Desta vez vamos fazer uma espécie de unboxing, com algumas fotos e detalhes de um board que não existe á venda em todo o lado.
Já é sabido que existem muitos modelos de hardware específicos de alguns países, principalmente na China onde varias marcas conhecidas e menos conhecidas tem modelos de hardware diferentes.
Sejam eles com decorações de desenhos, cores ou até mesmo modelos exclusivos daqueles mercados.
A única hipótese de adquirir esses modelos sem ser viajar até lá obviamente, é comprando Online, seja por vendedores que vendem no Ebay, Aliexpress ou outras plataformas que façam esse tipo de venda.
Neste artigo vamos mostrar um modelo Asus B850M AYW Gaming OC Wifi7 W.
É uma versão exclusiva do mercado Chines.
B850M AYW Gaming OC Wifi7 W

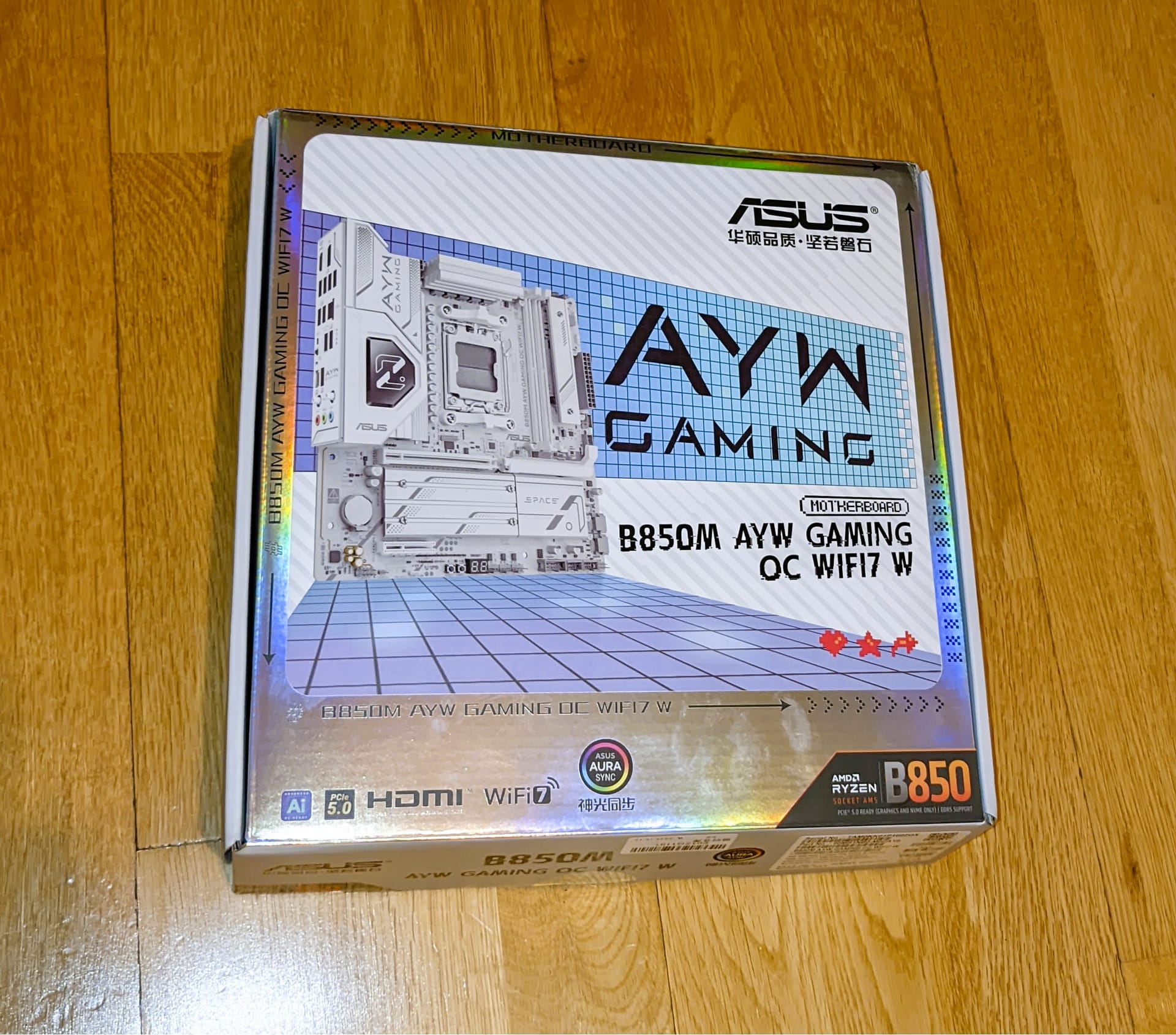

Uma caixa simples, mais pequena já que a board é m-ATX e com o tom de branco e quadro em cinzento prata.

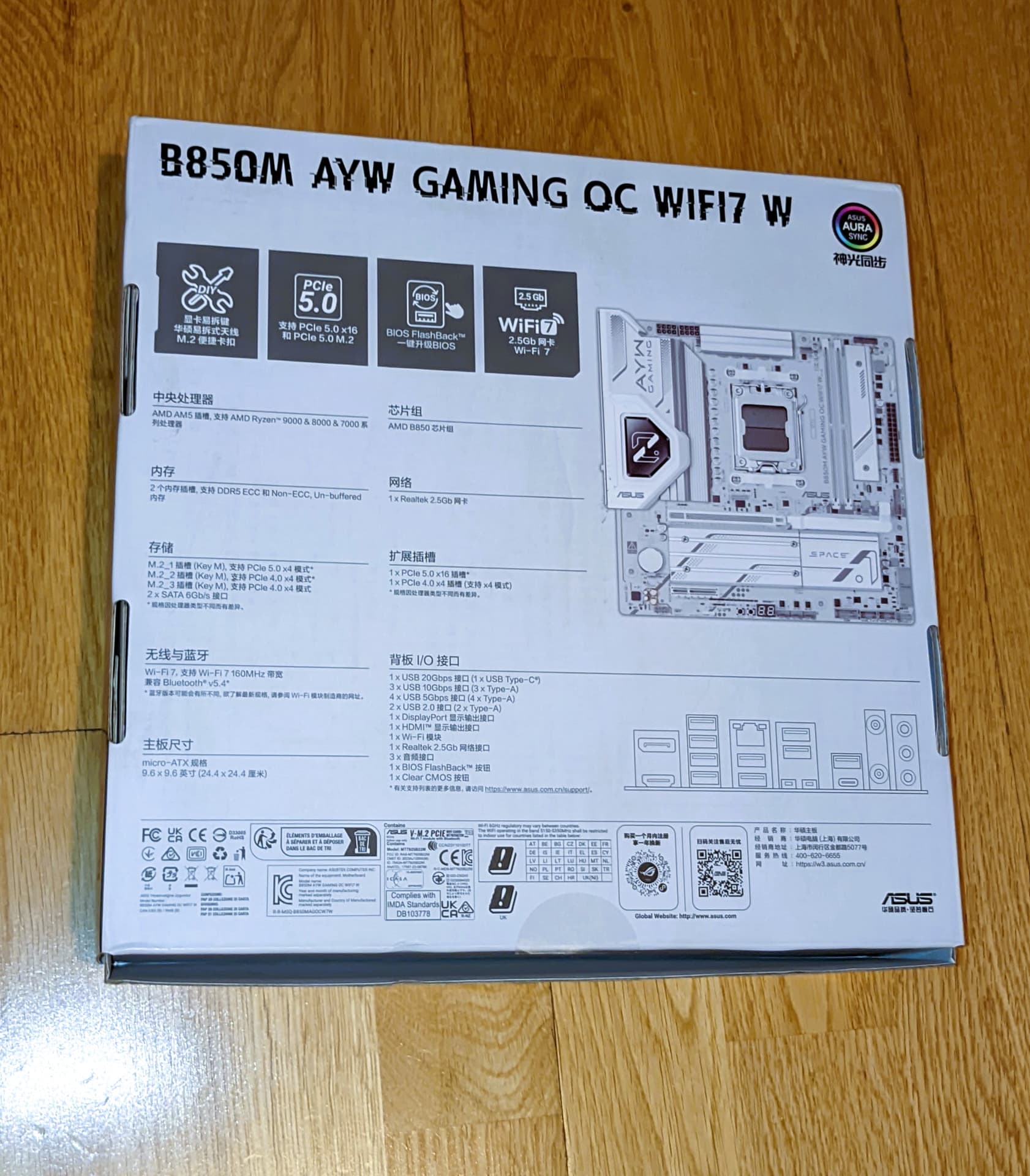

Do outro lado da caixa, a imagem da board e as suas especificações.
Em Chinês claro, já que a board é exclusiva para lá.
Alguns destaques ao PCI Gen5, ao WIFI7 e á opção de Bios Flashback estão logo visíveis.
As restantes especificações seguem listadas abaixo na caixa bem como o I/O.

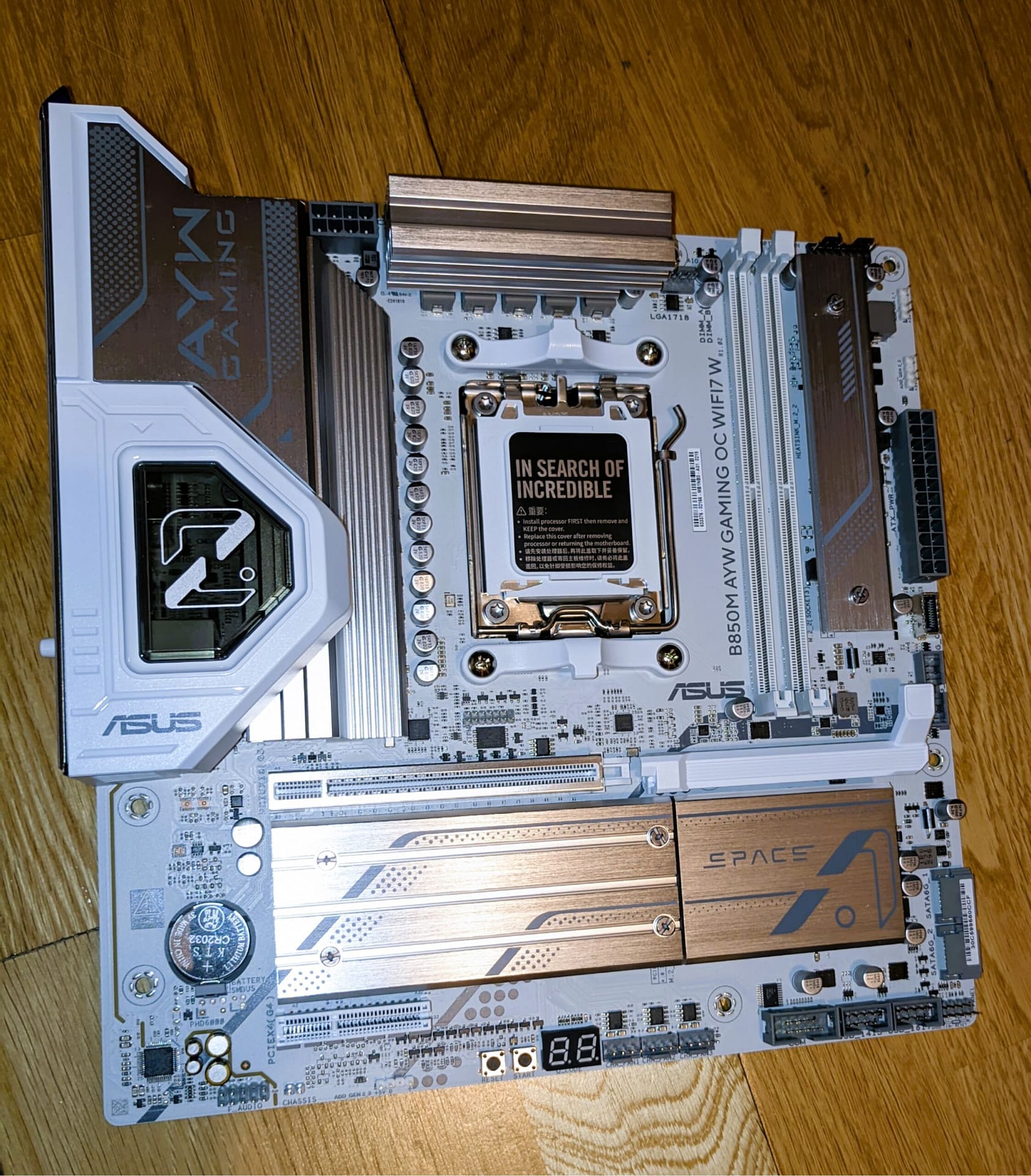

Este modelo com chipset B850 contem suporte para 3 Nvme , sendo um deles Gen5 e os restantes Gen4.
É um PCB Micro-ATX , portanto menos slots de PCIe.
PCB branco com tons de cinzento nos dissipadores.
Com duas slots de memoria RAM apenas, o que é uma das vantagens deste modelo, mas já falamos nisso mais á frente.

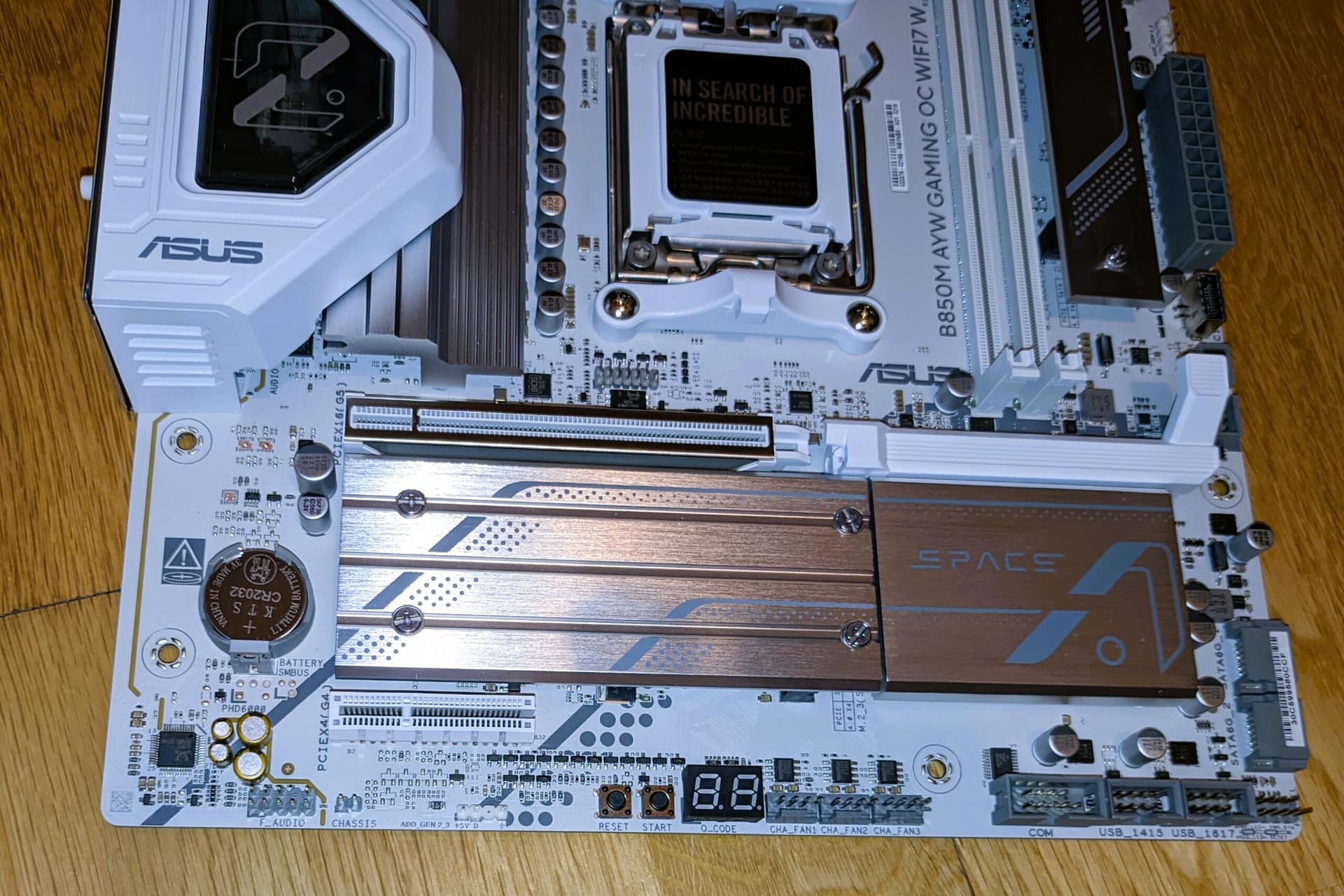

O Nvme Gen 5, fica então ao lado direito das slots de memoria, enquanto os outro dois ficam por baixo da slot PCie da GPU.
Todos os 3 Nvme teem dissipadores incluídos.

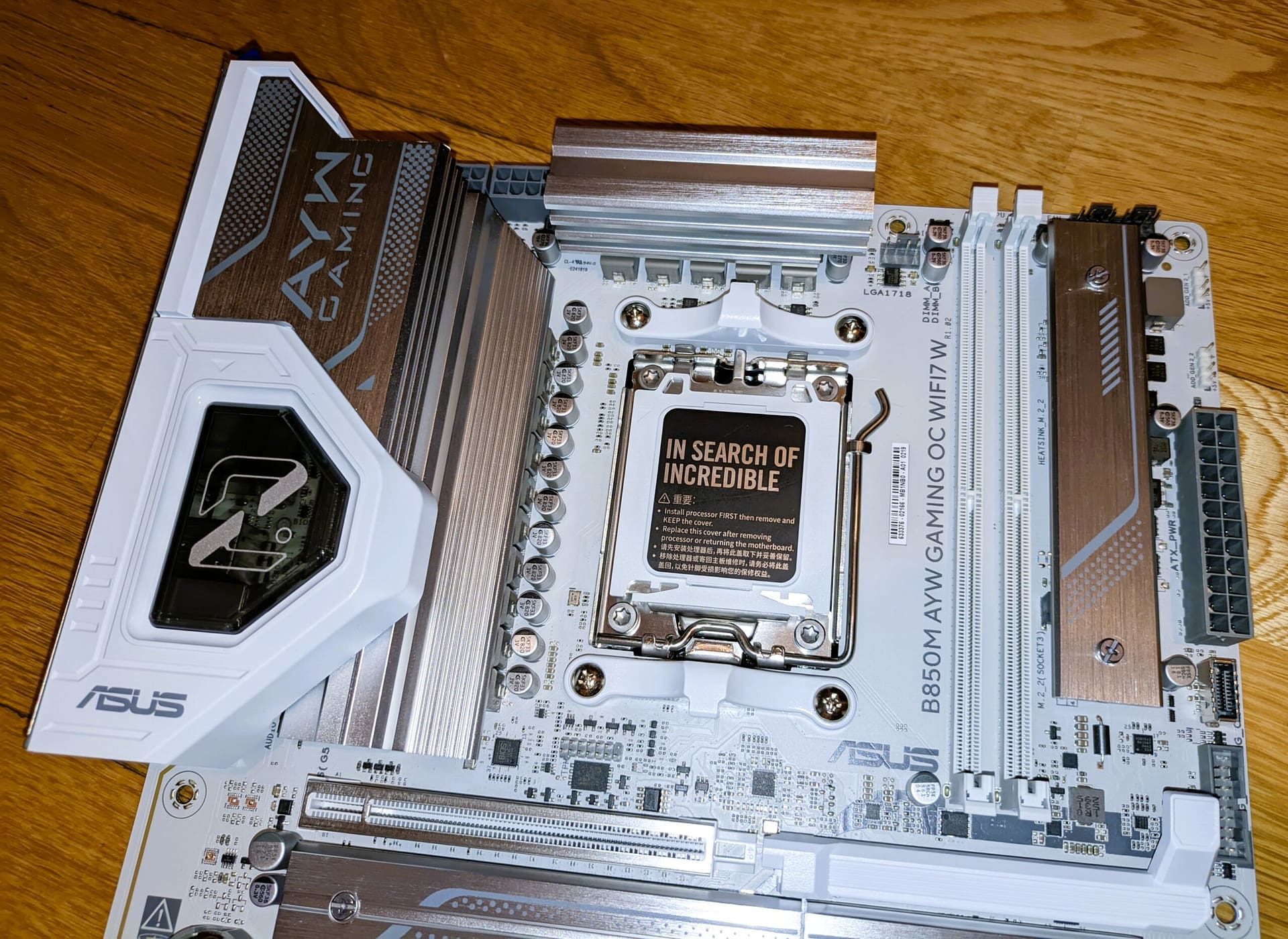

A B850M AYW OC conta com 12 fases de alimentação apenas para o CPU, mais 2 fases para o SOC e 1 outra fase para as restantes ligações.
Sendo então 12 +2 +1 ambas de 80A , dessa forma para o CPU contamos com uma saída de 960A disponíveis mais que suficiente para qualquer CPU actual, mesmo em situações mais extremas.
As VRMs contam com uns dissipadores de alumínio bastante eficazes e aspecto mais simples de linhas rectas.
Conta com alimentação do CPU de 2X8pin para que nunca falte energia .
Da mesma forma como já foi referido, a board vem com dissipadores para os 3 Nvme.
Todos os dissipadores desta motherboard teem a cor de cinza-prata.
Outra particularidade é o sistema de aperto do barramento PCIe da GPU.
A ASUS incluiu o PCIe Slot Q-Release.
Um sistema fácil de encaixar a placa gráfica e bastante fácil de soltar também, talvez até mais fácil que o sistema de botão de pressão que equipam outros modelos e outras marcas também.
Bastas clicar na patilha e já está, super rápido e pratico.
Olhando para a motherboard temos então, algumas das vantagens para muitos dos amantes de Overclock.
São simples, mas são bem vindas.
O Display de Debug, os botões de Power e Reset e claro o Chip de ECLK, sem contar com o facto de ser 1 DPC apenas.
O clock Generator ( ECLK) serve para aumentar o valor da frequência BCLK, mas independente do PCI e DMI, neste caso subindo apenas o valor referente ao clock do CPU sem alterar os restantes clocks associados ao BCLK, como a memoria RAM, o Infinty Fabric ou até o barramento PCI utilizado tanto pela placa Gráfica como Nvme e Satas.
Como disse, simples mas importantes, por norma para ter este tipo de opções é necessário pagar mais por uma motherboard.
E por falar em preço, este modelo é vendido na China por cerca de 1300-1399 RMB(lançamento), o que dá aproximadamente 170€ convertendo diretamente a moeda.
Fazendo dela uma board bastante apelativa para o seu preço.
Contudo como não é possível comprar por cá os preço disparam para os 300-350€, quando compradas por Ebay ou Aliexpress, podendo ainda ter mais taxas de alfandega e transportes.

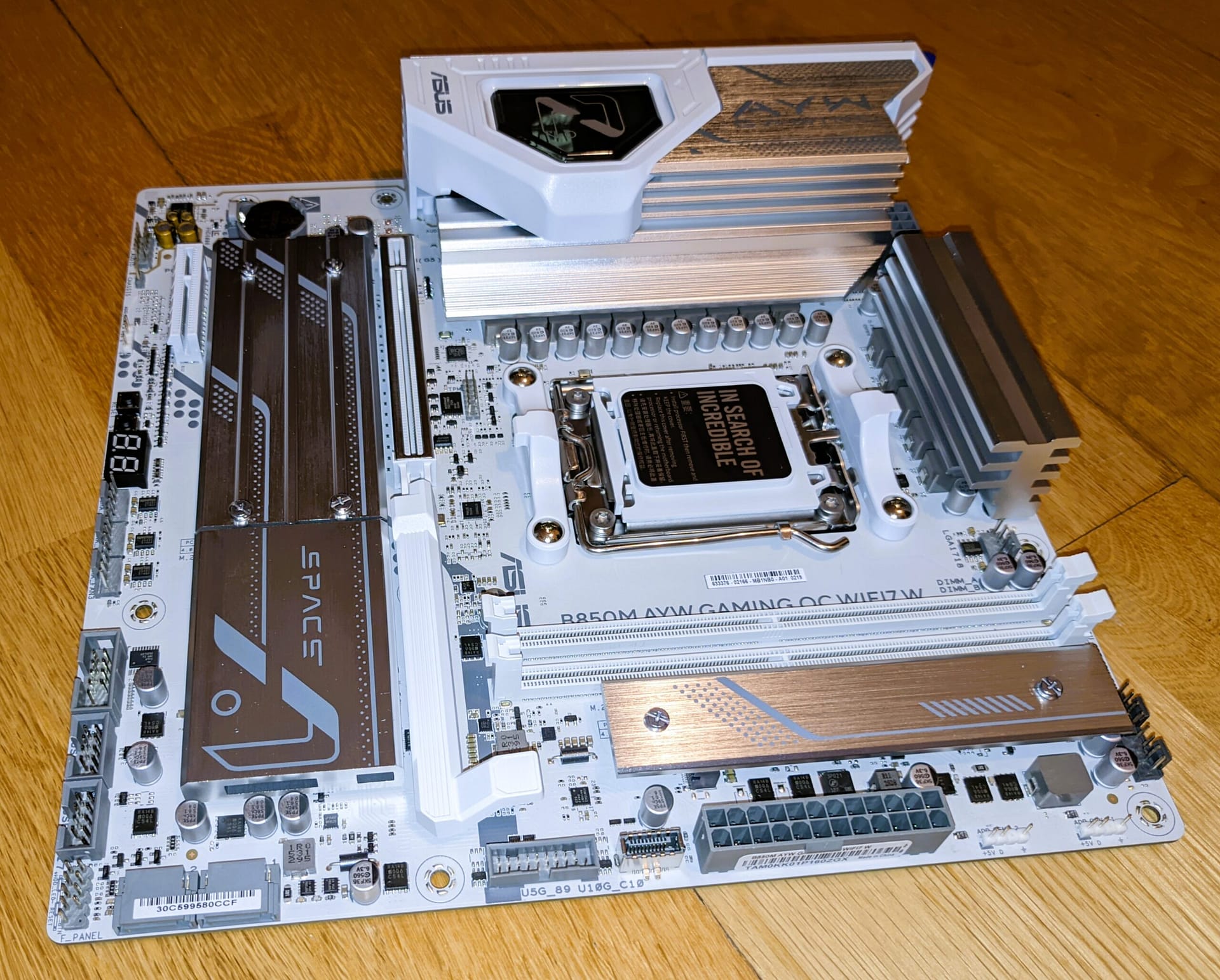

Voltando aos detalhes da motherboard, este modelo tem apenas 2 porta SATA embora hoje em dia se use mais Nvme, ainda assim apenas 2 SATA pode ser um problema par alguns.
Vem com ligação USB3.0 interna e um porta interna USB-C.
E claro outra das vantagens deste tipo de board é o terem apenas 2 slots de memoria ou seja 1 DPC, o que significa 1 Dimm por canal.
As motherboards com 4 slots teem 2DPC, dai ser possivel usar 2 dimm por cada canal .
Essa vantagem traduz-se num melhor suporte de memorias com velocidades mais altas e da mesma forma numa possibilidade de Overclock maior que uma motherboard com 4 slots.
Isto porque vai produzir menos “ruido” nas linhas e menos interferência tanto nas linhas de alimentação como na comunicação com o CPU.
Da mesma forma as duas slots ficam mais juntas ao CPU , fazendo um “caminho” menor nessa comunicação, que quando se está á procura de velocidades bem mais altas esses pormenores fazem diferença.
A interferência que não tem das restantes slots que nao são ocupadas também ajuda neste aspecto.
Lembrando que a ASUS tem em outros modelos top de gama com 4 Slots a tecnologia de Nitro Path , que serve para minimizar essas interferências das slots vazias com as slots que estão ocupadas.
A Asus nas suas especificações anuncia suporte para memorias de até 8400Mhz (ou 8400MT/s se preferirem ser mais corretos) para CPUs Ryzen 9000 e suporte para 9600Mhz no caso dos APU Ryzen 8000.
Essa diferença deve-se ao facto de os APUs terem um controlador de memoria ( IMC) diferente, já que os APU teem uma arquitetura Monolítica, enquanto os CPUs 7000 e 9000 é uma arquitetura de Chiplet.
Isso faz os APUs conseguirem atingir velocidades mais altas de memorias, muitos records e clocks em AM5 são batidos usando um APU 8500G por exemplo.

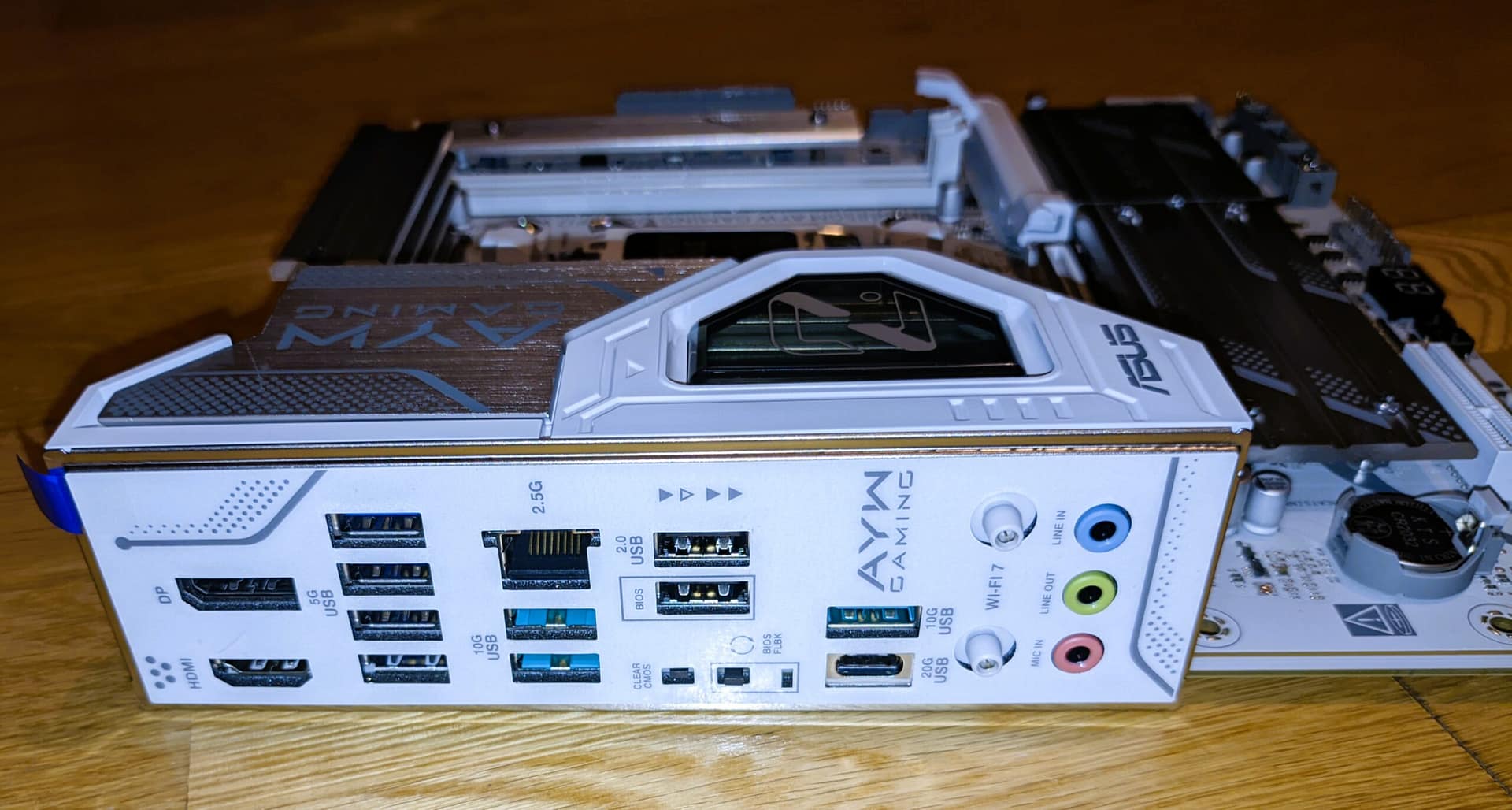

Mas claro que a motherboard traz um I/O shield incorporado e com as varias saídas disponíveis.
10 portas USB, 2 delas USB 2.0 onde uma delas funciona também com flashback da bios.
Depois mais 4x USB Tipo A de 5Gbps juntamente com 3x de 10Gbps e por ultimo 1x USB Tipo C de 20Gbps.
Tem ainda 2 saidas de Video, uma HDMI 2.1 e uma DisplayPort 1.4.
A nível de conectividade, encontramos então as ligações para as antenas de Bluetooth 5.4 e WIFI 7.
A Asus adotou também o sistema de engate rápido para as antenas, ao contrario do sistema anterior de rosca, assim é mais fácil e pratico a conexão das antenas.
Está então apresentada a Asus B850M AYW Gaming OC Wifi7 W.
Não vou entrar em pormenores de benchmarks e comparativos porque não é esse o objetivo, além disso usando o mesmo Hardware de CPU, Memorias e GPU as diferenças teem que ser mínimas ou nulas entre outros modelos de boards.
Neste tipo de motherboard a vantagem é mesmo o overclok nas memorias, ou aqueles que querem um sistema M-atx e branco.

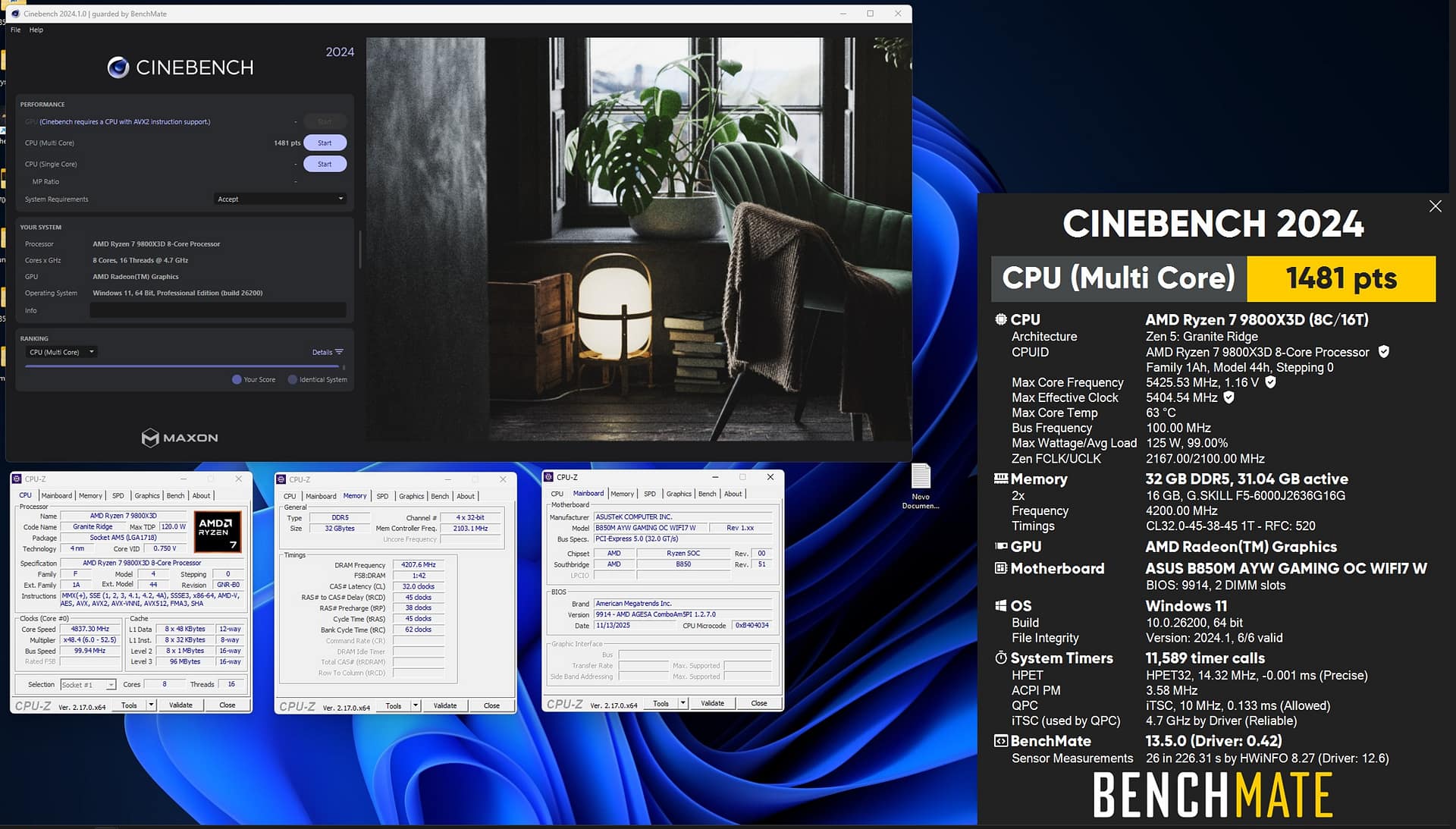

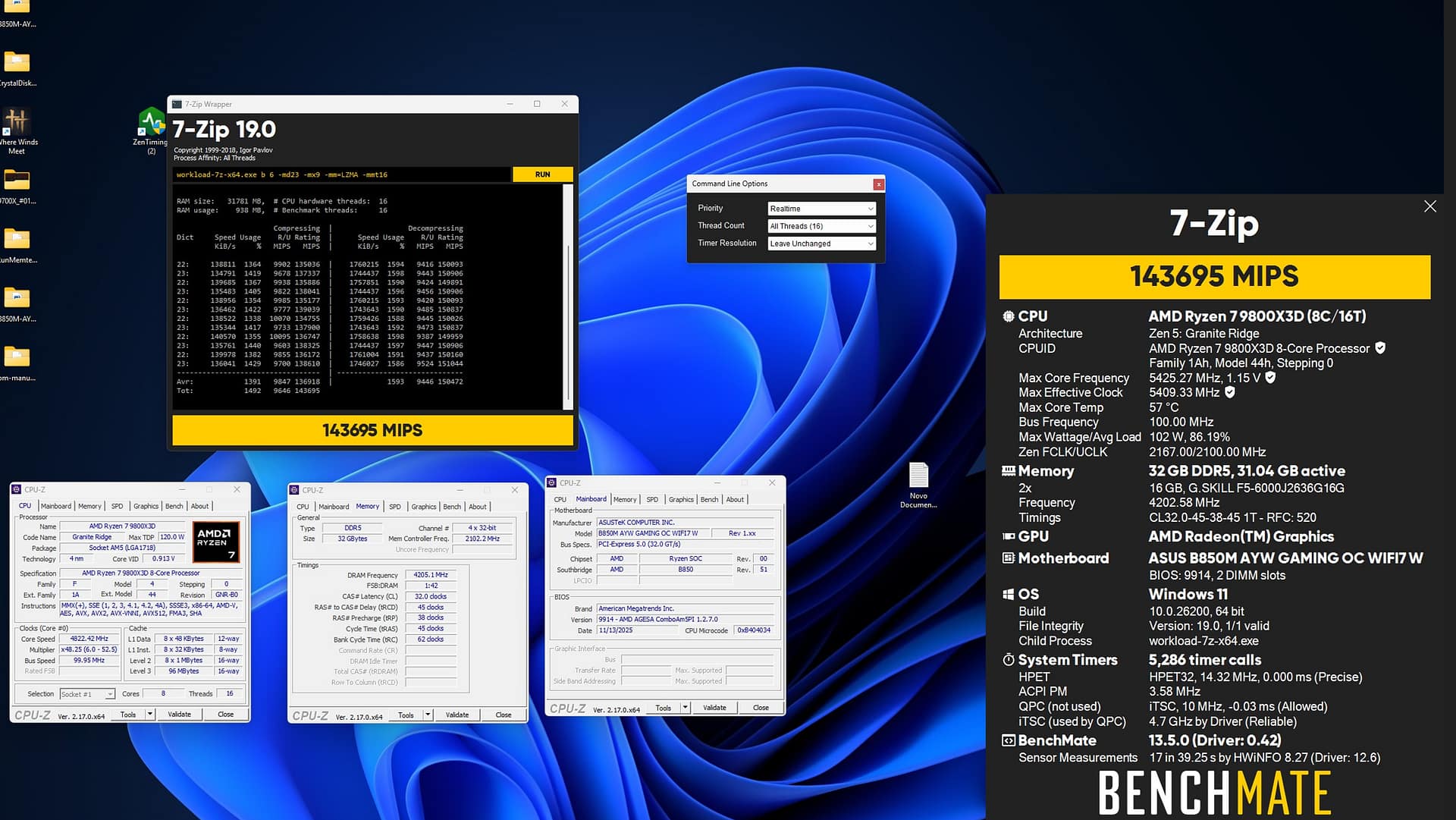

Deixo apenas uma das velocidades que consegui estavel com este combo de hardware, lembrando que além da board ser melhor ou pior para Overclock, o IMC do CPU vai ditar muito do limite e capacidade de Overclock.
Cada CPU tem um IMC diferente, logo os seus limites também vão ser diferentes, o mesmo para as memorias, embora tenha usado um kit Gskill 6000MHz CL26 1.4V que são dos melhores Bins, mesmo dentro destes kits há diferenças.
É possível velocidades mais altas, mas requer o uso de outros arrefecimentos, ou pelo menos outro tipo de dissipadores nas memorias.
Contudo é como foi dito acima, o limite está no IMC do CPU.

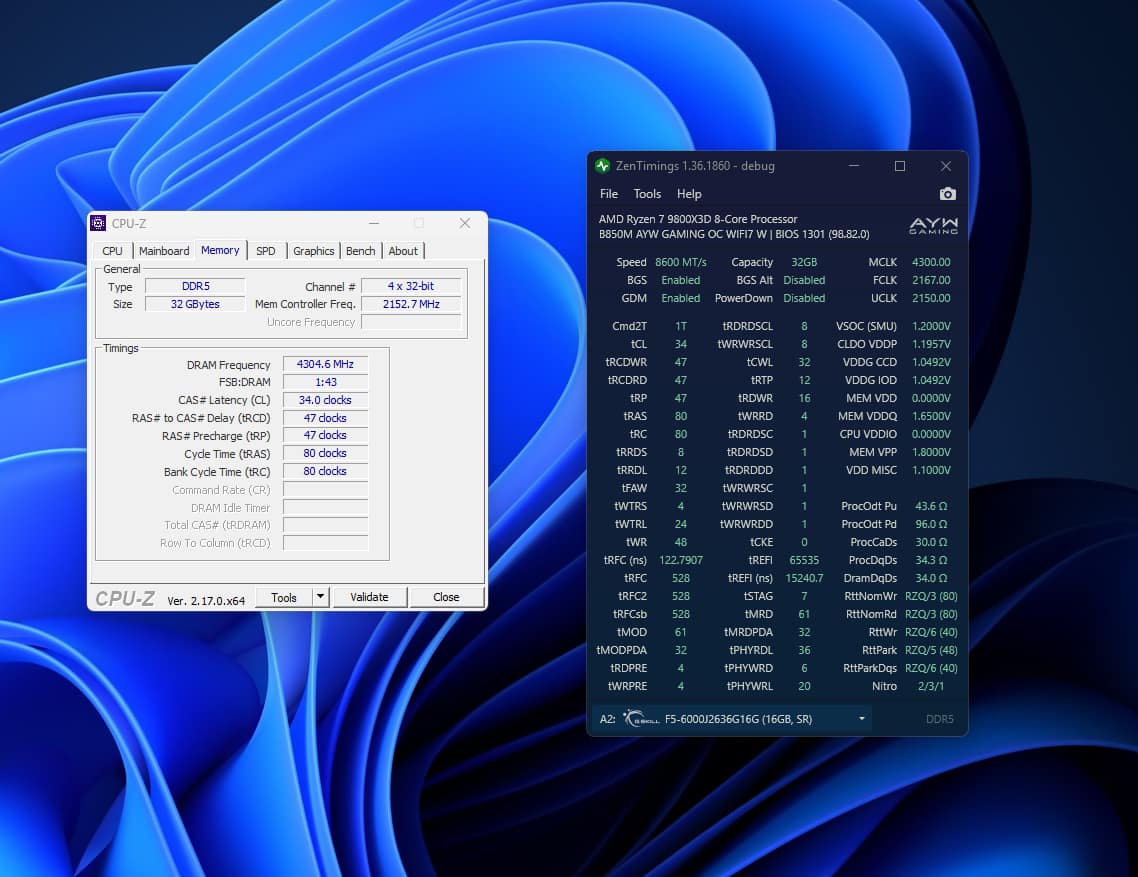

Ainda assim a titulo de comparação numa B650E-E o mesmo combo não conseguia esta velocidade estável com estes timings, embora os 8200Mhz CL36 fosse estável na versao Strix B650E-E que tem 4 Slots de RAM.
Para alguns testes mais estáveis e para uso diário a velocidade de 8400Mhz CL32 é mais simples de conseguir e estabilizar, pelo menos neste 9800X3D que foi usado.
Isto com GDM OFF , que é bem mais difícil ter nestas velocidades, usando GDM ON é possível conseguir um pouco mais de velocidade e uma redução mínima das voltagens , mas a performance será inferior face a usar um GDM ON, embora no dia a dia não seja notório, apenas em alguns Benchmarks.
Dito isto tudo e depois de já ter perdido algumas horas de volta de testes e Overclocks nesta motherboard, devo dizer que é uma board bastante boa e com grande capacidade de Overclock.
É um modelo mais barato que a sua irmã X870E APEX , mas não é por isso que fica muito atrás no que diz respeito a puxar por memorias.
Não será certamente igual nem estará exatamente no mesmo patamar, até porque a APEX ainda tem muito mais opções para Overclock e principalmente em Extreme.
Mas começam a aparecer vários modelos deste tipo por outras marcas também, com especificações semelhantes e preços também semelhantes.
No caso da MSI a B850MPOWER , também ela m-atx com 2 slots de ram e um preço também a rondar os 200€ ( em moeda chinesa) e a Gigabyte B850M Force.
No caso da Gigabyte é um PCB mais simples e sem algumas opções/funcionalidades especificas para overclock, mas igualmente de 2 slots de memoria e suporte para velocidades elevadas.
Na gigabyte existe também a X870 Aorus Tachyon Ice, com um PCB diferente na posição das memorias , rodado a 90ºC em relação ao CPU, mas isso já são outros preços e a concorrente é a APEX ou a nova ASrock X870E Taichi OCF.
É pena que a Asus só tenha lançado este modelo na China, certamente se fosse comercializado globalmente pelo preço adequado iria ter mais compradores possivelmente.
Mas a não ser que alguém queira uma M-atx branca, ou especifica para tentar ultrapassar alguma velocidade de memoria, esta board vai fazer “exatamente o mesmo” que qualquer outra B850.
Fica apenas a apresentação deste modelo, para quem não conhecia.
(Alguns resultados e testes vão sendo publicados á medida que vou brincando/testando, no nosso Discord ou na pagina do Facebook )
