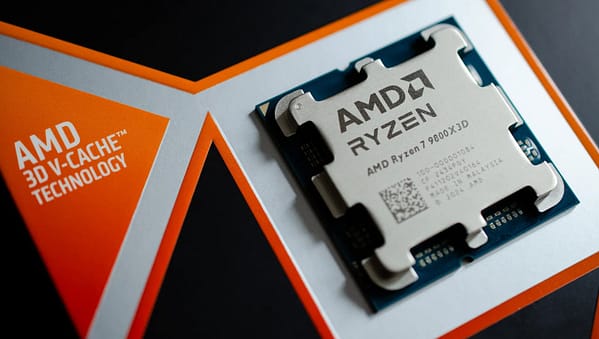

A AMD lançou no passado dia 7 de Novembro o seu Ryzen 9800X3D.
O primeiro CPU X3D da geração 9000.
Antes de começar o guia é importante dizer que este é o primeiro Processador X3D Desbloqueado para Overclock.
O que faz dele um CPU ainda mais cobiçado.
Ao contraio dos anteriores Processadores com V-cache X3D este novo 9800X3D tem algumas diferenças.
A principal é a alteração da posição do cache, que neste modelo vem por baixo do CCD.
Dessa forma o CCD fica em “contacto” com o IHS estando assim mais perto do arrefecimento vindo do cooler, da mesma forma a dissipação é mais eficiente já que não tem o L3D cache por cima a dificultar a dissipação.
Dito isto, o que podemos contar dele para Overclock?!
Como já é habitual na AMD tanto as boards B como X são capazes de Overclock, portanto não haverá diferenças se for uma motherboard B650, B650E ou X670,X670E ou as novas X870 e X870E , posteriormente as B850 também, além de limitações e variações de board para board.
Sendo um CPU desbloqueado, temos então o overclock tradicional por multiplicador fixo, o PBO , o Curve optimizer e o Curve Shaper, em boards com ECLK existe também a possibilidade de alterar o “BCLK” sem afetar os restantes componentes ligados ao mesmo barramento de base clock ( PCI-E , SSD M.2 , SATA , RAM, entre outros clocks ligados ao BCLK), uma vez que o ECLK é um gerador de clock Externo.
Ativar EXPO / XMP
Neste guia foi usado uma Motherboard ASUS, mas as opções e os passo são os mesmos nas restantes marcas.
Para começar devem certificar-se da versão da BIOS e atualizar para a ultima disponível do site do fabricante ou uma que seja estavel.
Feito isso, entrando na BIOS devem ir ao Menu
AI Tweaker > AI Overclock Tuner > Ativar o modo EXPO I ou DOCP I ( isso vai variar se as memorias têm profile EXPO ou XMP)
Depois devem Escolher o Profile correto que irá aparecer por baixo em DOCP/EXPO.
Esse profile será o/os que o vosso kit tenha , para um bom funcionamento nos AM5 recomenda-se Kits de memorias 6000MHZ CL30 e/ou Kits DDR5 8000Mhz ( iremos ver isso mais á frente)
De seguida podem aumentar o FCLK Frequency para 2100MHz.
O valor default é 2000MHz, sendo que em 1:1 quanto mais alto for melhor (na teoria, está disponível aqui um comparativo para tirar essas duvidas), no entanto valores de 2200MHz e acima são mais difíceis de atingir e estabilizar.
Por isso 2100Mhz é um valor que na generalidade os CPUs aguentam sem problemas.
Para aqueles que quiserem puxar um pouco mais pelas memorias, sabendo que o kit usa Chips Hynix , podem usar um dos Presets disponíveis .
Esses presets estão dentro da opção DRAM Timing Control > Memory Preset
São valores predefinidos que na maioria dos casos funcionam bem, no entanto requer sempre algum tipo de teste de estabilidade.
Devem escolher o preset adequado ao vosso Kit e claro devem saber que chips o vosso Kit traz.
Para isso podem usar um software Thaipoon Burner
Para aqueles que querem usar um KIT DDR5 a 8000Mhz ou mais, devem ter em conta que os 8000Mhz não é garantido.
Depende não só do CPU mas da própria motherboard usada.
Ainda assim com as BIOS mais recentes parece ser muito mais fácil esses valores.
No AM5 não compensa ter valores intermédios entre 6400 mhz( partindo do principio que é o mais alto que se consegue ter em 1:1) e os 8000Mhz.
Até velocidades de 6400Mhz é possível usar o divisor de UCKL=MCLK em 1:1 que será o ideal, acima de 6400mhz torna-se quase impossível usar 1:1 e nesse caso é necessário alterar o divisor para 2:1.
Ao alterar esse divisor vamos estar a meter uma velocidade de UCLK mais baixa, que só será igual á velocidade default quando as memorias estiverem a 8000Mhz ( 4000MHz MCLK)
Por isso se não for possível usar em 8000MHz, mais vale usar 6000-6400 em 1:1.
Caso optem por usar em 8000Mhz , nessa situação o FCLK convém estar em 2000Mhz de forma a ficar em 1:1 UCLK=MCLK, em jogos deverá ser a melhor opção por ter latência mais baixa, mas caso queiram tentar um score mais alto em algum benchmark podem usar o FCLK o mais alto que conseguirem também.
O divisor podem encontrar dentro do Sub-menu DRAM Timing Control , cá mais para baixo vão encontrar a opção UCLK DIV1 MODE.
Podem também clicar em F9 e escrever UCLK que vai aparecer essa opção diretamente.
Sendo que UCLK=MENCLK é 1:1 e UCLK=MEMCLK/2 é o 2:1
A Parte de configuração do EXPO/XMP está concluída.
Passamos á parte do PBO ou seja Precision Boost Overdrive
Precision Boost Overdrive
Para isso vamos ao AI Tweaker > Precision Boost Overdrive
Uma vez dentro do Sub-Menu, vamos ativar o Precision Boost Overdrive
De seguida vamos meter o Precision Boost Overdrive Scalar em Manual e no Customized escolher a opção 10X.
Isso irá fazer com que o CPU consiga subir o seu vcore ligeiramente e manter o clock máximo por mais tempo e mais vezes, usando um algoritmo mais agressivo.
Pode-se agora subir o clock do CPU.
O 9800X3D vem com um clock máximo de 5250Mhz, mas sendo desbloqueado é possível subir o seu clock pelo PBO em +200MHz, fazendo com que o CPU passe a ter um clock máximo de 5450Mhz.
Na maioria dos casso os clock stock é 5225MHz e com +200MHz atinge então os 5425Mhz.
Para isso é Ativar em modo Positivo o CPU Boost Clock Overdrive e de seguida aplicar 200Mhz no Max CPU Boost Clock
Neste momento o 9800X3D consegue atingir 5450Mhz de clock Máximo dependendo das circunstancias.
Mas para melhorar isso é preciso agora aplicar uma Curva V/F nova.
Curve Optimizer
Para isso vamos usar o Curve Optimizer que vai permitir não só garantir que o CPU atinge esses clocks em funcionamento , mas também fazer undervolting no CPU de forma a usar a menor voltagem possível.
No curve optimizer é possível otimizar cada core do CPU ou todos por igual.
Neste guia vamos apenas falar de otimizar todos os cores por igual.
Vamos definir Curve Optimizer para All Cores, por baixo vamos meter All Core Curve Optimizer Sign em Negative e de seguida o Magnitude em 30.
Este valor é um valor médio que a maioria dos 9800x3D aguenta nas mesmas condições aplicadas anteriormente.
No entanto cada CPU é diferente e poderá ser necessário baixar este valor ou até ser um CPU melhor e aguentar valores superiores a 30.
O importante é manter o Sign em Negative e caso vejam que não está estável com 30, devem ir baixando de 5 em 5 (25,20,15….)
E pronto o básico para terem o vosso 9800X3D com EXPO/XMP Ativo e a 5450Mhz é isto.
Não deixa de ser necessário testar a estabilidade do sistema, podem usar programas de stress teste como o OCCT , Cinebench 24 , AIDA64 Stress Test entre outros.
Para as memorias, podem usar um Testmem5 , HCI MemTest , Y-cruncher entre outros.
Existem ainda outras opções para um ajuste mais preciso principalmente em boards que tenham External clock ( ECLK).
Dessa forma é possível subir ligeiramente mais o clock, usando um valor de ECLK superior a 100Mhz.
Nesse caso a opção de CPU Boost clock Overdrive poderá ser outro valor, bem como o Sign e Valor Magnitude do curve Optimizer.
Aqui será necessário também usar o Curve Shaper que irá permitir alterar a curva V/F consoante a carga do CPU, que desta forma irá ter um valor menor de magnitude podendo mesmo passar a ser um valor de Sign Positivo na parte de High Frequency ou Max Frequency, mas mantendo o valor negativo no MED, LOW e MIN Frequency.
O clock médio com ECLK será na ordem dos 5500-5700Mhz , variando com vários fatores.
Fica assim um guia básico para aplicarem nos vossos 9800X3D.
O guia pode ser aplicado nos 7800X3D com a diferença que o 7800X3D é bloqueado e por isso a opção de CPU Boost Clock Overdrive +200Mhz não faz qualquer diferença e o clock máximo vai-se manter os mesmos 5050Mhz de stock, no entanto agora com undervolting e com um algoritmo que facilita estar mais vezes e mais tempo nesse clock máximo.
Bons Overclocks e alguma duvida comentem aqui ou no Grupo do Facebook.
